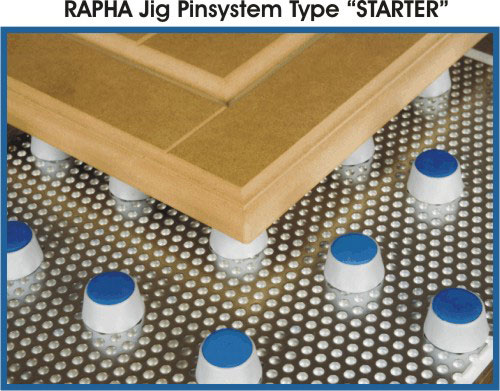

Starter Pinsystem

... Podstawowy system adaptacji stołu STARTER PINSYSTEM

Kiloma ruchami ręki uzyskujemy doskonałą aranżację stołu bez zastosowania tradycyjnych podkładek szablonów. RAPHA-jig to manualny „PIN”, który jest wielokrotnie tańszą alternatywą dla systemów w pełni zautomatyzowanych. Ta opracowana w firmie RAPHA i opatentowana na całym Swiecie konstrukcja charakteryzuje się niezawodnym działaniem i prostą obsługą. Konstrukcja RAPHA-jig wykonana jest z wysokogatunkowego aluminium lub stali szlachetnej, a każdy kołek posiada na wierzchu warstwę odpornej na wysokie temperatury gumy zapobiegającej przesuwaniu się frontów podczas ruchu stołu i w momencie aktywacji próżni. Precyzyjne wykonanie gwarantuje bardzo łatwe i szybkie ułożenie frontów na stole załadowczym. Czas przygotowania wsadu niewiele różni się od tego jaki uzyskujemy przy zastosowaniu automatycznych systemów „PIN”. W systemach automatycznych, fronty należy precyzyjnie pozycjonować na wystających kołkach aby nie znajdowały się one zbyt blisko krawędzi frontu. W systemie RAPHA- jig jednym ruchem ręki wzdłuż krawędzi frontu pozycjonuje się kołki. Czas trwania obu operacji jest bardzo zbliżony. Aby sprostać różnorodnym potrzebom poszczególnych producentów PIN oferowany jest w wysokości 15 i 18 mm.

Podstawowe zalety sustemu RAPHA Jig

• Eliminacja przestojów związanych z koniecznością odszukania w
  magazynie lub wykonania odpowiednich szablonów.
  Note: Special variant of the RAPHA Jig Pinsystems possible -
  for 3D-Thermoforming with adhesive-pre-coated foils!

• Likwidacja kosztów wykonania szablonów ( materiał, czas i robocizna )

• Likwidacja kosztów związanych z utrzymywaniem i zarządzaniem
  magazynem szablonów

• Likwidacja wielu niepotrzebnych cykli roboczych jak: wyszukiwanie
  w magazynie odpowiednich szablonów, dostarczenie ich do prasy, odkurzenie
  szablonów, pozycjonowanie szablonów na stole, zdejmowanie ze stołu,
  ponowne dostarczenie do magazynu, sortowanie.

• Standardowe szablony można użyć tylko określoną ilość razy!
  Po wielokrotnym włożeniu szablonu do prasy jego powierzchnia ulega
  wygięciu co może doprowadzić do przesunięcia się leżącego na nim
  elementu i wadliwe naklejenie folii.

• Ograniczenie dostawania się do prasy pyłu z MDF, co zawsze ma
  m iejsce przy ciągłej wymianie szablonów.

• Kołki na których nie ma położonych żadnych formatek spełniają rolę
  wypełniaczy, powodując bardziej równomierne naprężenie folii na całej
  powierzchni i zmniejszając ryzyko powstawania zmarszczek na powierzchni elementu.
  perforowana płyta bazowa chroni dno wanny przed porysowaniem w trakcie wycinania
  elementów na stole

DOSTAWA:

- ilość pinów w zależności od potrzeb
- 1 płyta bazowa – piny „trzymają się” tylko na odpowiednim materiale
( nie trzymają się na aluminium!) Dzięki perforacji płyty bazowej zwiększa się wydajność próżni.

AVAILABLE FILMS (wmv-format):
Commission (5,3MB)
Serial (5,4MB)
Serial Realtime-Processing (2,9MB)
