Aby powiększyć kliknij na obrazek

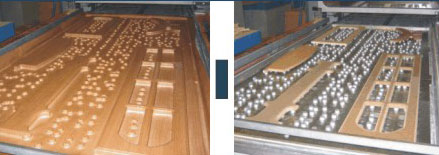

Serial Pinsystem

Nowy system PIN do pras membranowych 3D

Kiloma ruchami ręki uzyskujemy doskonałą aranżację stołu bez zastosowania tradycyjnych podkładek szablonów. RAPHA-jig to manualny „PIN”, który jest wielokrotnie tańszą alternatywą dla systemów w pełni zautomatyzowanych. Ta opracowana w firmie RAPHA i opatentowana na całym Swiecie konstrukcja charakteryzuje się niezawodnym działaniem i prostą obsługą. Konstrukcja RAPHA-jig wykonana jest z wysokogatunkowego aluminium lub stali szlachetnej, a każdy kołek posiada na wierzchu warstwę odpornej na wysokie temperatury gumy zapobiegającej przesuwaniu się frontów podczas ruchu stołu i w momencie aktywacji próżni. Precyzyjne wykonanie gwarantuje bardzo łatwe i szybkie ułożenie frontów na stole załadowczym. Czas przygotowania wsadu niewiele różni się od tego jaki uzyskujemy przy zastosowaniu automatycznych systemów „PIN”. W systemach automatycznych, fronty należy precyzyjnie pozycjonować na wystających kołkach aby nie znajdowały się one zbyt blisko krawędzi frontu. W systemie RAPHA- jig jednym ruchem ręki wzdłuż krawędzi frontu pozycjonuje się kołki. Czas trwania obu operacji jest bardzo zbliżony. Aby sprostać różnorodnym potrzebom poszczególnych producentów PIN oferowany jest w wysokości 12, 15, i 18 mm.



Podstawowe zalety sustemu RAPHA Jig

  • Eliminacja przestojów związanych z koniecznością odszukania w magazynie
    lub wykonania odpowiednich szablonów.
  • Likwidacja kosztów wykonania szablonów ( materiał, czas i robocizna )
  • Likwidacja kosztów związanych z utrzymywaniem i zarządzaniem
    magazynem szablonów
  • Likwidacja wielu niepotrzebnych cykli roboczych jak: wyszukiwanie
    w magazynie odpowiednich szablonów, dostarczenie ich do prasy, odkurzenie
    szablonów, pozycjonowanie szablonów na stole, zdejmowanie ze stołu,
    ponowne dostarczenie do magazynu, sortowanie.
  • Standartowe szablony można użyć tylko określoną ilość razy!
    Po wielokrotnym włożeniu szablonu do prasy jego powierzchnia ulega
    wygięciu co może doprowadzić do przesunięcia się leżącego na nim
    elementu i wadliwe naklejenie folii.
  • Ograniczenie dostawania się do prasy pyłu z MDF, co zawsze ma m iejsce
    przy ciągłej wymianie szablonów.
  • Kołki na których nie ma położonych żadnych formatek spełniają rolę
    wypełniaczy, powodując bardziej równomierne naprężenie folii na całej
    powierzchni i zmniejszając ryzyko powstawania zmarszczek na powierzchni elementu.

Rozwiązanie:

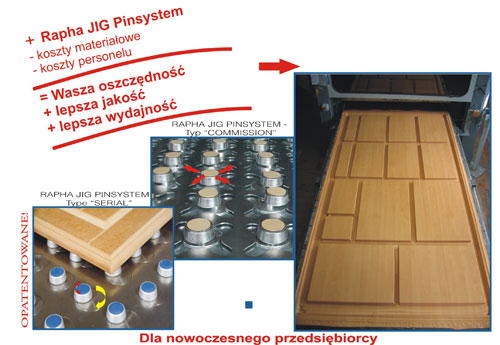

PIN-System dostępny jest w dwóch wariantach:
Typ „Serial”
Typ „Commission”

Różnica polega na tym, że system “Serial” ma zamkniętą powierzchnię,
a piny są mocniej namagnesowane i poruszają się na obrotowych talerzykach.
Oba systemy są sprawdzone w długoletniej praktyce i spełniaja wymagania nowoczesnych technologii.

AVAILABLE FILMS (wmv-format):
Serial (38,6MB)
Serial (5,4MB)
Serial Realtime-Processing (2,9MB)
